鯖江工業所では、特殊加工が出来る
加工設備を多数揃えております。

  • マシニング
  • CNC旋盤
  • ワイヤー加工機
  • 研削盤
  • フライス盤
  • レーザー加工機
  • 板金加工
  • 溶接機
  • 検査機器
    • 高性能主軸を搭載し高生産性を実現する大型5軸加工機
      高性能主軸を搭載し高生産性を実現する大型5軸加工機

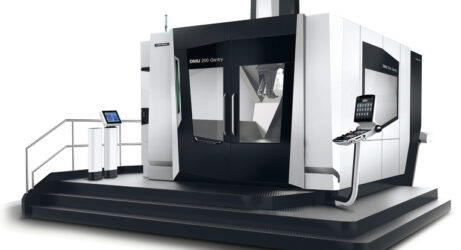

      型式 : DMU 200 Gantry

      メーカー : DMG MORI

      同時5軸加工機能や高い動的性能と切削能力により、
      大型金型やCFRPの航空機部品など、大物の難削材加工に最適で、
      その生産能力は従来の5面加工門形マシニングセンタと比べて、
      大きな差を生み出します。

    • 大物ワークの高速・重切削加工を実現
      大物ワークの高速・重切削加工を実現

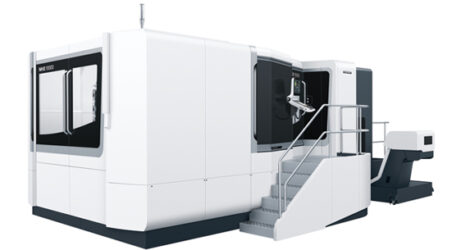

      型式 : NHX 10000

      メーカー : DMG MORI

      DCG(重心駆動)とDDM(ダイレクト・ドライブ方式モータ)という2つの技術に加え、
      安定性に優れたBox in Box構造を採用し、航空機や建設機械で需要の高いチタンや
      インコネルなど、難削材の大物加工の高速化、高精度化を実現

    • 量産加工に最適な立形高速マシニングセンタ
      量産加工に最適な立形高速マシニングセンタ

      型式 : DMP 70

      メーカー : DMG MORI

      DMP 70は最高回転速度24,000㎜-1の高速主軸(オプション)やフルクローズドループ制御(スケールフィードバック)などを搭載し、高い加工精度と生産能力を備えた立形高速マシニングセンタです。
      据付面積4.3㎡未満と省スペースな設計で、回転傾斜テーブルを搭載した5軸仕様や、高品位な量産加工に最適な自動化システムにも柔軟に対応します。

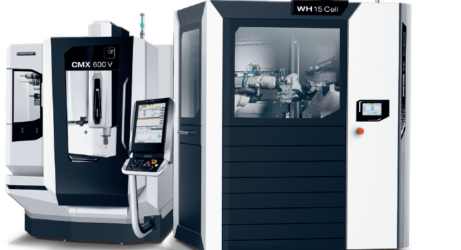

    • 大容量のワークストレージを持つワークハンドリングシステム
      大容量のワークストレージを持つワークハンドリングシステム

      型式 : WH 3 Cell

      メーカー : DMG MORI

      DMP 70に設置
      3kg(ダブルハンド)のワークに対応する自動化システム
      最大ワークサイズ300×200mm
      最大ワーク高さ50mm(15トレイ仕様)
      ワークトレイ数15トレイ
      使用可能面積515×315mm、
      最大積載質量20kg(1トレイ)

    • 第三世代同時5軸加工マシニングセンタ
      第三世代同時5軸加工マシニングセンタ

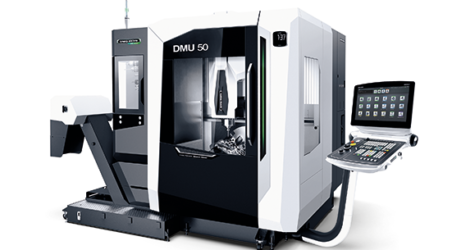

      型式 : DMU 50 3rd Generation

      メーカー : DMG MORI

      第3世代のDMU 50は、革新的な機械構造を採用しており、これからの5軸加工のニーズに対応します。
      加工エリアやB軸傾斜角度を拡大することで、さまざまなワークにも対応します。また、42 m/min の早送り速度と30 min-1のC軸回転速度や革新的な冷却機構により、高速かつ最高の精度を実現しています。
      DMU 50 3rd Generationは、5軸加工の定番機です。

    • トラベリングコラムタイプ 5軸制御 立形マシニングセンタ
      トラベリングコラムタイプ 5軸制御 立形マシニングセンタ

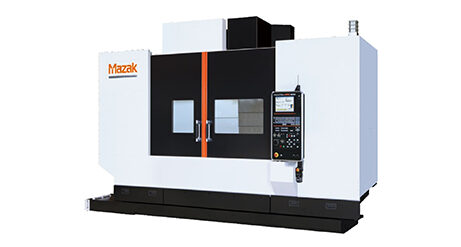

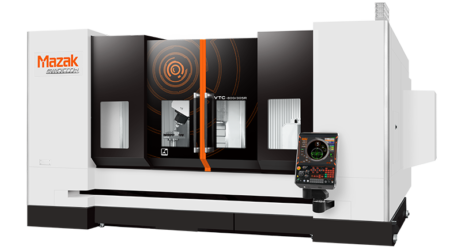

      型式 : VTC800/30SR

      メーカー : ヤマザキマザック

      B軸旋回範囲±110°のスイベルヘッドは、縦・横・斜め面のどの角度でも加工でき、工程集約による生産性の向上が可能
      18000min-1の高出力主軸によりアルミ材から鋼までさまざまな加工に対応
      3500mm X 820mmのロングテーブルは長尺ワークの加工や多数個取り、2パレットチェンジャの代用などフレキシブルに対応
      テーブルX軸方向長さ:3500mm
      テーブルY軸方向長さ:820mm
      主軸最大回転速度:18000 min-1
      刃物工具本数:30
      X軸移動量:3,000mm Y軸移動量:800mm Z軸移動量:720mm

    • 高性能立形マシニングセンタ
      高性能立形マシニングセンタ

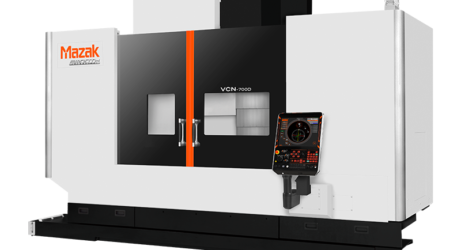

      型式 : VCN-700D

      メーカー : ヤマザキマザック

      テーブルX軸方向長さ:1740mm
      テーブルY軸方向長さ:700mm
      主軸最大回転速度:8000 min-1
      刃物工具本数:24
      X軸移動量:1530 mm Y軸移動量:700 mm Z軸移動量:650mm

    • 5軸制御立形マシニングセンター(2台)
      5軸制御立形マシニングセンター(2台)

      型式 : DA300

      メーカー : MAKINO

      テーブル作業面 : Φ300mm (X軸: 450 mm Y軸: 620 mm Z軸: 500 mm)
      主軸回転速度 : 50 ~ 20000 min-1
      最大ワーク寸法 : Φ450 × 400 mm
      最大積載質量 : 25kg
      工具収納本数 : 60本
      連続無人運転を可能にするパレット19枚仕様(WPS19)の交換装置付き

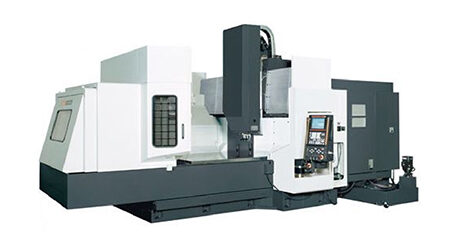

    • 門形マシニングセンター
      門形マシニングセンター

      型式 : FJV-50/80

      メーカー : ヤマザキマザック

      テーブルX軸方向長さ : 2240 mm / 88.190 in
      テーブルY軸方向長さ : 750 mm / 29.530 in
      主軸最大回転速度 : 10000min-1
      主軸用電動機 (30 分定格) : 37 kW / 50.0 HP
      刃物工具本数 : 30本
      移動量 : X軸2000 mm / 78.74 in Y軸800 mm / 31.50 in Z軸660 mm / 25.98 in

    • 立形マシニングセンター(2台)
      立形マシニングセンター(2台)

      型式 : VERTICAL CENTER NEXUS 700D-II

      メーカー : ヤマザキマザック

      テーブルX軸方向長さ : 1740 mm / 68.500 in
      テーブルY軸方向長さ : 700 mm / 27.560 in
      主軸最大回転速度 : 8000min-1
      主軸用電動機 (30 分定格) : 30 kW / 40.0 HP
      刃物工具本数 : 24本
      移動量 : X軸1530 mm / 60.24 in Y軸 : 700 mm / 27.56 in Z軸 : 650 mm / 25.59 in

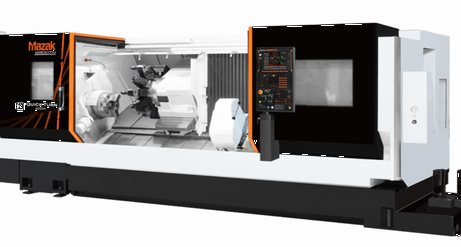

    • CNC旋盤
      CNC旋盤

      型式 : QUICK TURN 400M

      メーカー : ヤマザキマザック

      最大の振り : 845mm
      最大加工径 : 580mm
      棒材作業能力 : 103mm
      最大加工長さ : 1023
      チャックサイズ : 12in

    • CNC旋盤
      CNC旋盤

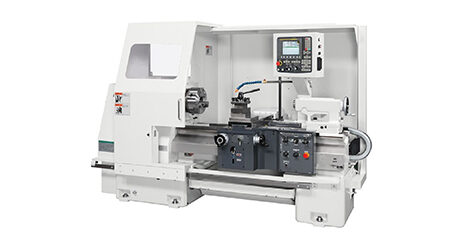

      型式 : TAC-510(心間1010)

      メーカー : TAKISAWA

      ベッド上の振り : 510mm
      横送り台上の振り : 270mm
      心間仕様(両センター間の距離) : 1010mm
      主軸速度範囲 : 15~1500min-1
      工具収納本数 : 32本

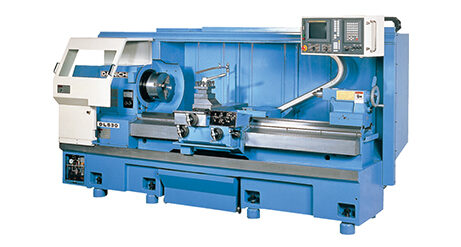

    • CNC精密旋盤
      CNC精密旋盤

      型式 : DL-530

      メーカー : DAINICHI

      ベッド上の振り : 530mm
      往復台上の振り : 300mm
      心間距離 : 1000mm
      主軸回転速度 : 17 ~ 1700min-1

    • 複合CNC旋盤
      複合CNC旋盤

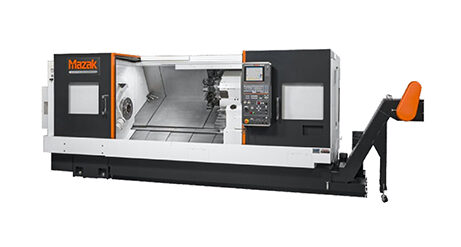

      型式 : QUICK TURN NEXUS400-ⅡM

      メーカー : ヤマザキマザック

      最大の振り : Φ845mm
      往復台上の振り : Φ580mm
      最大加工径 : Φ580mm
      最大加工長さ : 3120mm
      主軸端面と刃物台端面との距離 : 169 ~ 3,339 mm
      心押台の移動量 : 2950mm

    • 複合CNC旋盤
      複合CNC旋盤

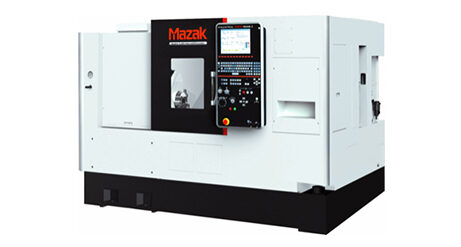

      型式 : QUICK TURN NEXUS250-ⅡMY

      メーカー : ヤマザキマザック

      最大の振り : 610 mm / 24.02 in
      最大加工径 : 350 mm / 13.780 in
      最大加工長さ : 483 mm / 19.020 in
      主軸最大回転速度 : 4000 min-1
      刃物工具本数 : 12本
      移動量 : X軸 190 mm / 7.48 in Z軸 515 mm / 20.28 in W軸 525 mm / 20.67 in

    • 複合CNC旋盤
      複合CNC旋盤

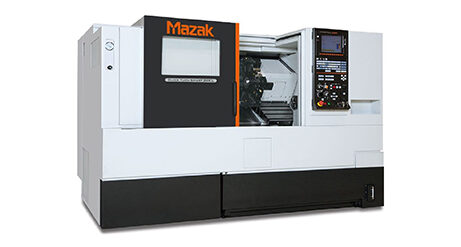

      型式 : QUICK TURN SMART200

      メーカー : ヤマザキマザック

      最大の振り : 660 mm / 26.00 in
      最大加工径 : 350 mm / 14.000 in
      最大加工長さ : 541 mm / 21.035 in
      主軸最大回転速度 : 5000 min-1
      刃物工具本数 : 12本
      移動量 : X軸 195 mm / 7.75 in Z軸 560 mm / 22.00 in

    • 超高速細穴加工機
      超高速細穴加工機

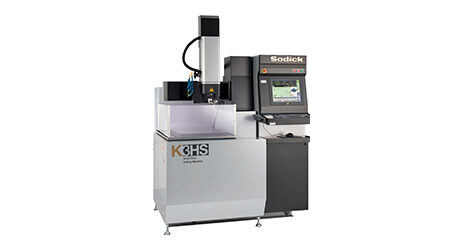

      型式 : K3HS

      メーカー : ソディック

      各軸ストローク(mm) : X300 x Y400 x Z300
      テーブル寸法 幅×奥行 (mm) : 480 x 790
      最大加工物質量(kg) : 300
      CUパイプ電極、BS(真鍮)パイプ電極による小径孔加工など、加工条件を搭載
      鉄系、超硬合金、銅、アルミ等において、純水加工液でのバリレス・電食レスが可能
      自動電極供給装置AEFや貫通穴検知機能を搭載

    • ワイヤ放電加工機
      ワイヤ放電加工機

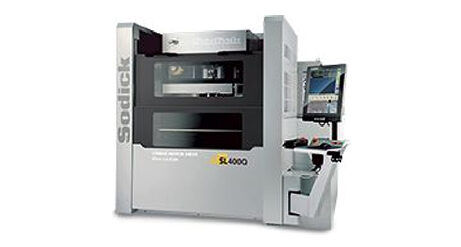

      型式 : SL400Q

      メーカー : ソディック

      最大加工寸法(mm) : 400 × 300 × 230
      電極径 : φ0.05~0.25
      テーパ加工制御角度 : ±7°

    • ワイヤ放電加工機(2台)
      ワイヤ放電加工機(2台)

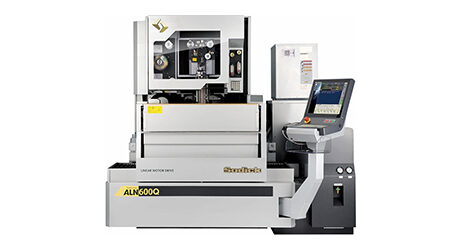

      型式 : ALN600Q

      メーカー : ソディック

      加工タンク内寸法 幅×奥行 (mm) : 1050 x 840
      各軸ストローク(mm) : X600 x Y400 x Z350
      U×V軸ストローク (mm) : 150 x 150

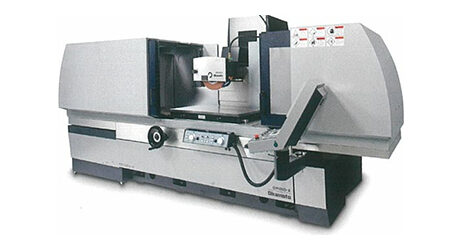

    • NC精密平面研削盤
      NC精密平面研削盤

      型式 : PSG106CA-iQ形

      メーカー : 岡本工作機械

      テーブル作業面寸法 : 1016mm x 600mm
      テーブル上面から砥石までの距離 : 497.5mm
      砥石寸法(外形 x 幅 x 内径) : Φ405 x 50 x Φ127
      砥石軸モータ : 7.5kW / 4P

    • 平面研削盤
      平面研削盤

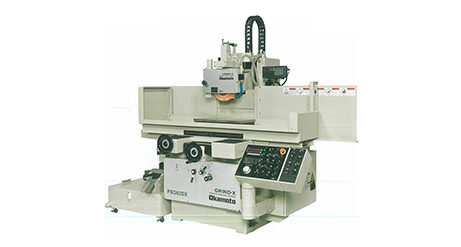

      型式 : PSG-52DX

      メーカー : 岡本工作機械

      テーブル作業面 : 550mm × 200mm
      電磁チャック : 500mm × 200mm
      テーブル移動量 : 650mm × 230mm
      砥石寸法 (外径×幅×内径) : φ205 × 19 × φ50.8
      砥石回転数 : 3000 / 3600rpm (50/60Hz) マグネットセパレーター

    • 汎用タイプフライス盤
      汎用タイプフライス盤

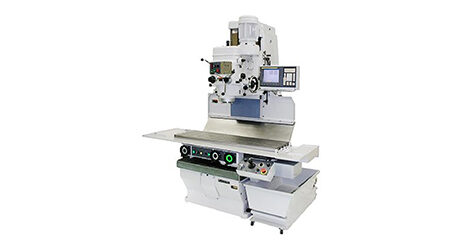

      型式 : YZ-500WR

      メーカー : 山崎技研

      テーブル作業面積 : 1600mm x 500mm
      テーブル積載質量(等分布) : 600kg
      移動量 : X軸1050 x Y軸550 x Z軸520
      主軸端からテーブル上面までの距離 : min:140mm max:660mm
      主軸中心からコラムガイド面までの距離 : 505mm
      主軸回転速度 : 55 ~ 2000min-1

    • 汎用タイプフライス盤
      汎用タイプフライス盤

      型式 : YZ-8WR

      メーカー : 山崎技研

      テーブル作業面積 : 1400mm x 400mm
      テーブル積載質量(等分布) : 600kg
      移動量 : X軸850 x Y軸400 x Z軸520
      主軸端からテーブル上面までの距離 : min:140mm max:660mm
      主軸中心からコラムガイド面までの距離 : 405mm
      主軸回転速度 : 55 ~ 2000min-1

    • 高精度CO2レーザー加工機
      高精度CO2レーザー加工機

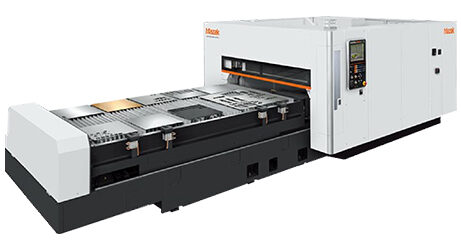

      型式 : SUPER TURBO-X2412

      メーカー : ヤマザキマザック

      最大加工寸法 (幅 ) 1250 mm / 49.21 in
      最大加工寸法 (長さ) 2500 mm / 98.43 in
      X軸移動量 2520 mm / 99.21 in
      Y軸移動量 1270 mm / 50 in
      Z軸移動量 90 mm / 3.54 in

    • 油圧プレスブレーキ
      油圧プレスブレーキ

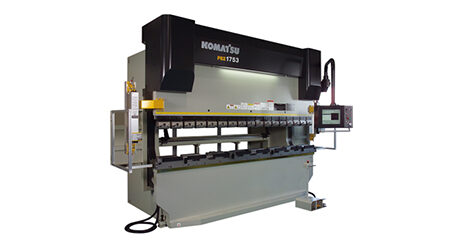

      型式 : PBZ1252

      メーカー : コマツ

      最大加圧能力 : 1250kN
      テーブル長さ : 2250mm
      許容上型重量 : 370kg
      サイドフレーム間距離 : 2120mm
      最大ストローク長さ : 200mm

    • スイング式油圧シャー
      スイング式油圧シャー

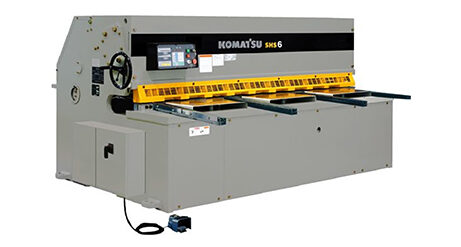

      型式 : SHS6x255

      メーカー : コマツ

      軟鋼引張強さ(450N / mm2) : 0.8mm ~ 6.5mm
      ステンレス引張強さ(700N / mm2) : 0.8mm ~ 4.0mm
      切断長さ : 2510mm
      切断ストローク数 : 24spm ~ 56spm
      板押さえシリンダ数 : 12本

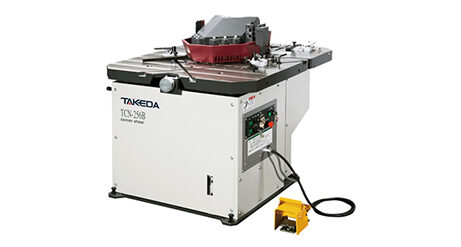

    • 油圧式コーナーシャー
      油圧式コーナーシャー

      型式 : TCN-256B

      メーカー : TAKEDA

      6t × 250mm × 25mm(SS400材)のコーナーカット

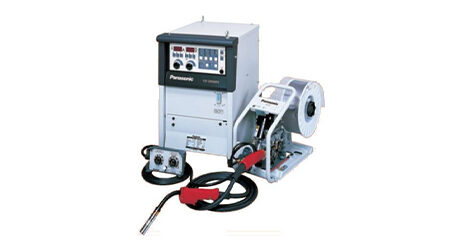

    • 半自動溶接機
      半自動溶接機

      型式 : YD-350VR1

      メーカー : PANASONIC

      ■フルデジタル CO2/MAG溶接機 YD-350VR1の特長
      幅広い電流域でアークの安定性を向上する「ハイブリッド電子リアクトル」を搭載
      最適な溶接条件を簡単に設定できる「溶接ナビ」機能と「板厚指令」機能を装備
      溶接品質の管理や現場管理をサポートする「出力管理」機能を装備

    • 3Dスキャナ型三次元測定機
      3Dスキャナ型三次元測定機

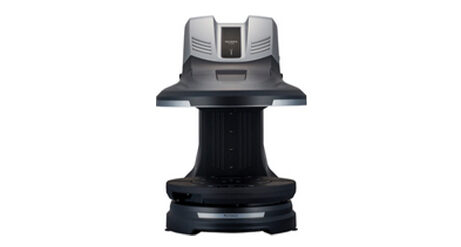

      型式 : VL-500

      メーカー : KEYENCE

      測定精度 : ±10 um*1
      標準測定(4Mモード) : 400万点
      測定範囲 : 低倍 ø300×H200 mm 高倍 ø70×H50 mm
      表示分解能 : 0.1 um*3
      繰り返し精度(σ) : 2 um*4
      ステージ回転 : 360° (無限回転)

    • ハイスピードマイクロスコープ

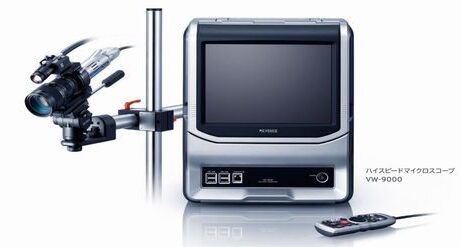

      ハイスピードマイクロスコープ

      型式 : VW-9000

      メーカー : KEYENCE

      高速の動きを的確に記録
      速度・時間・距離など動画測定が可能
      人の目で確認できない動きをスロー再生可
      動画 : AVI (非圧縮、JPEG圧縮、WMV圧縮)
      画素ピッチ : 0.2055mm (H) × 0.2055mm (V)*1
      画素数 : 1024 (H) × 768 (V) XGA*1

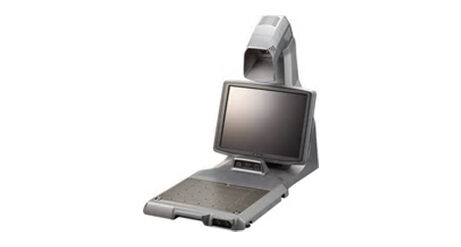

    • 画像寸法測定器
      画像寸法測定器

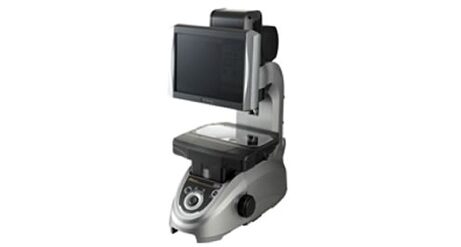

      型式 : IM-6125

      メーカー : KEYENCE

      撮像素子 : 660万画素 モノクロCMOS
      繰り返し精度 : ± 1μm
      測定精度 : ± 5μm
      視野 : Φ100mm
      最小表示単位 : 1μm
      受光レンズ : ダブルテレセントリックレンズ

    • 3次元測定機
      3次元測定機

      型式 : XM-1000

      メーカー : KEYENCE

      撮像素子 : 400万画素 CMOS
      受光中心波長 : 近赤外光
      測定範囲 : 300mm x 250mm x 150mm
      最小表示単位 : 1μm
      繰り返し精度 : ± 3μm
      指示誤差 : ± 8μm

    • CNC3次元測機
      CNC3次元測機

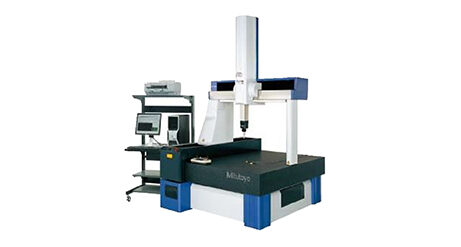

      型式 : Crysta-Apex C9168

      メーカー : MITSUTOYO

      最大許容指示誤差 : 1MPEE=(1.7 + 3L / 1000)μm
      温度補正システム搭載
      測定範囲 : X軸905mm Y軸1605mm Z軸605mm
      最大表示量 : 0.0001mm(0.1μm)
